Chronos.
皮秒时间分辨阴极发光显微镜
Chronos是一种可变温度时间分辨率的纳米分辨率光谱仪器建立在Allalin定量CL系统。在连续操作模式中，计时器使用相同的高电流密度肖特基场排放枪类似于血岭系统。
在时间分辨模式下，相同的枪由超快激光器驱动以产生短电子脉冲。Attolight的高效定量Cl采集系统是ChronoS的重要组成部分，因为脉冲模式中的激励电流高于连续模式的千倍。
激发激光器和探测器的仔细同步使得皮秒级的时间分辨CL成为现实。脉冲和连续模式之间的切换是自动化的，需要几分钟，这使得系统非常适合多用户设施，用户有多个需求和吞吐量是重要的。
为需要使用纳米空间和PicoSecond时间分辨率访问动态光谱信息的研究人员构建了Chronos。
ChronoS具有一套全面的超超速探测器，可以覆盖UV到IR波长范围，并优化应用程序的性能。Chronos的多功能设计还使其能够进行高级方法，例如泵/探针光谱和动态SEM。
重点福利
- 在数分钟内自动切换连续和时间解析模式

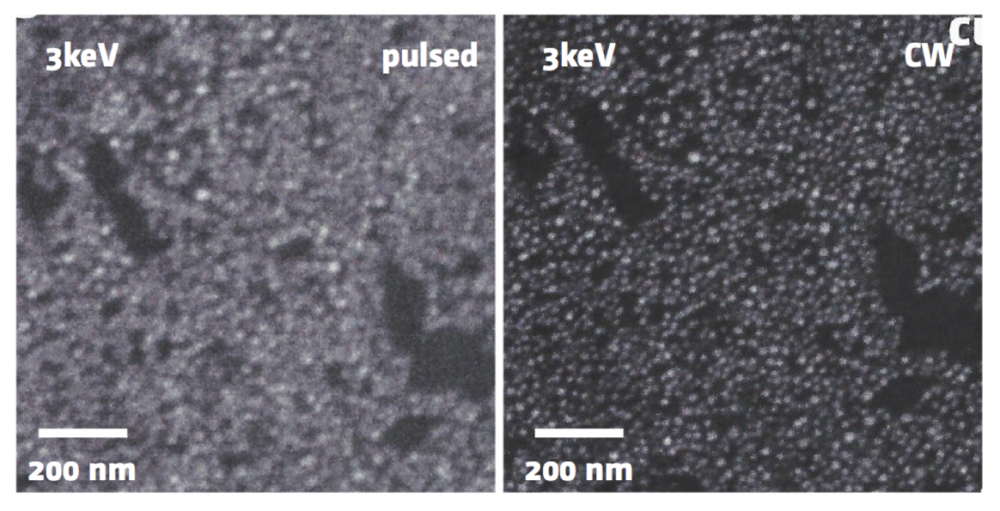

- 从连续脉冲模式切换时，不会降低空间分辨率
- 与Allalin相同的专用图形用户界面和控制软件，具有时间分辨探测器
- 扩展到包括先进的表征技术，如泵浦/探针光谱或动态扫描电镜
- 可供选择的探测器和探测器技术涵盖波长范围从200nm (UV)至1700nm (IR)
- 脚本功能自动测量并配置系统以获取特定需求
- 最高收集效率CL系统适用于脉冲模式下的低激发电流
- 无限氦低温恒温系统，在10K到室温的温度下工作
- 有关额外优惠，请参阅Allalin产品描述
系统配置

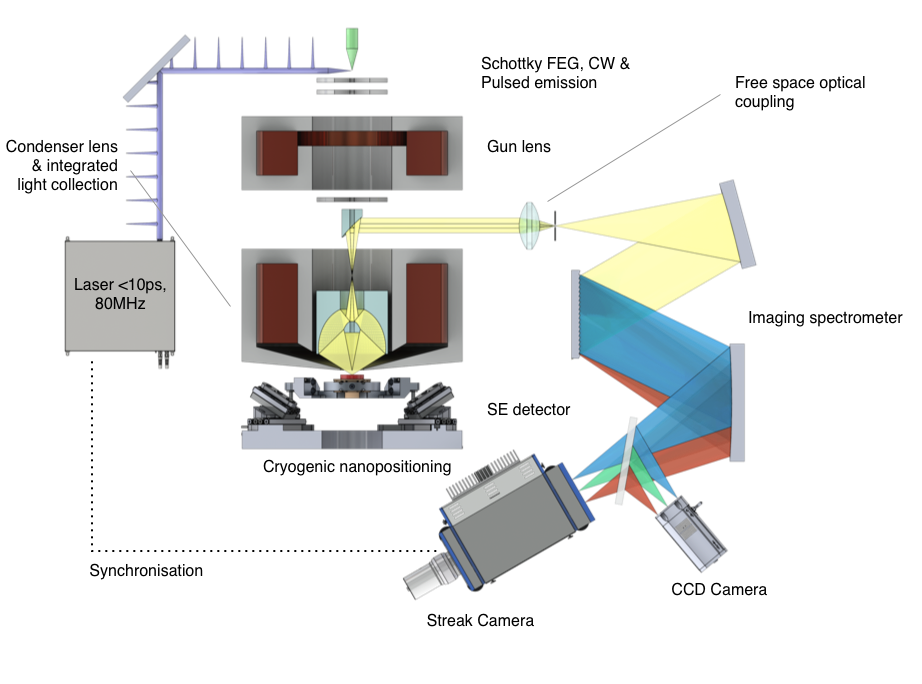

显示主要组件的Chronos系统的示意图。
条纹相机是最快，最方便的检测器，用于时间分辨的CL测量：它是一个高度平行的探测器，用于寄存全频谱的衰减时间。这使得能够测量时间解析的高光谱数据。条纹摄像机具有高达2ps的仪器分辨率，其检测频率直接与激光重复率同步。通过使用条纹相机，在日常操作中轻松实现20ps的系统时间分辨率。
TCSPC是一种快速的单通道时间分辨检测方法，可以与许多不同的单通道检测器一起使用。TCSPC电子测量探测器上的信号和激励电子(激光)脉冲之间的时间差，并创建一个随时间变化的柱状图，该柱状图对应着信号随时间的变化。
根据不同的应用，Attolight推荐一套特定的探测器和检测方法。下面是对TCSPC最常用的检测器的简要描述。
一个基于PMT的TCSPC系统可以非常有效地解决在紫外-近红外波长范围，当时间分辨率约200ps是可接受的。
基于APD的TCSPC系统是在NIR中检测到IR波长范围的绝佳选择。可以通过这些系统实现与100ps一样好的时间分辨率。
SSPD检测器在宽波长范围内极快且敏感。这些系统可以实现低于100ps的时间分辨率。

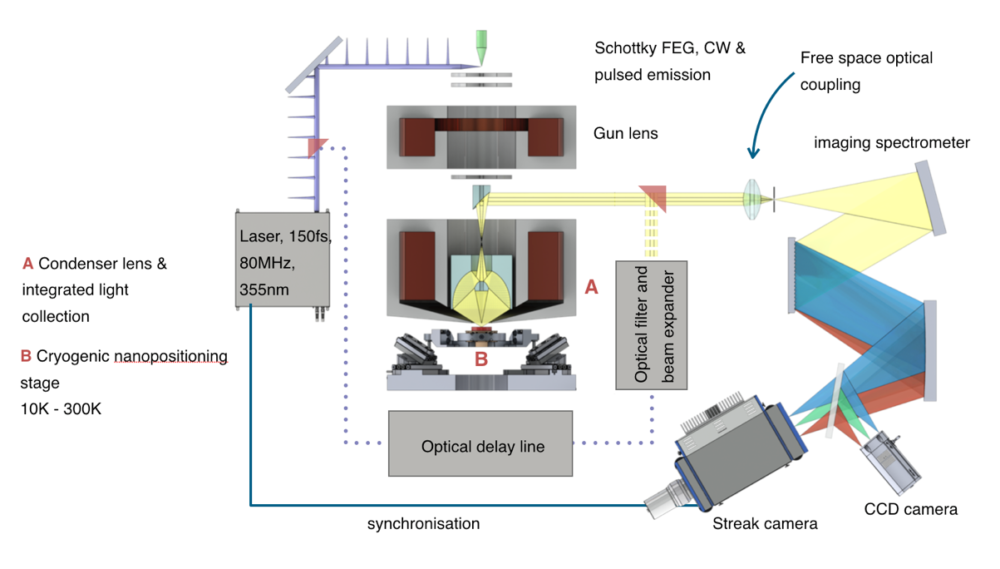

无限修正光收集系统也可以用来注入一个激励源。由光子触发的电子束和激光器以相同的频率工作，光学延迟线允许精确调整泵浦和探测脉冲之间的延迟。激光光斑可以聚焦到样品表面10µm以下。
Attolight可以每CL系统添加两个光谱仪，这允许共有四个检测器连接到CL设置。在检测器之间切换是计算机控制的，不需要任何硬件重新配置。
请参考Allalin系统以获得更多的系统配置和选项。
规格
Chronos是基于Allalin系统的。我们在这里概述了Chronos的具体规格。其他规格请参考Allalin手册。
- 自动切换从连续到脉冲电子发射模式
- 电子斑点在脉冲模式中<10nm，从3kev到10kev
- 最大光电电流从> 10pA
- 光电阴极灵敏度在200nm - 850nm范围内
- 最高的时间分辨率为2ps
- 峰值量子效率超过500nm左右20％
- 超过1000
- 电子斑点在脉冲模式中<10nm，从3kev到10kev
- 最大光电电流从> 10pA
- 用20ps fmwh时间分辨率的电子产品
- 4个输入通道最多四个探测器
- 1 GHz的计数器
- 高精度鉴别器
系统布局
用于低温操作和操作台的氦杜瓦布局示例。
